HPN系列 齒輪箱 行星減速機 / 中精度齒輪型
特長
![]()
new
采用以高精度?高剛性為特點的行星減速機HarmonicPlanetary?的伺服電機用齒輪箱型
?靜音
?輕量緊湊
?短交期
?低價格
?長壽命
※通過齒輪箱選型工具可以確認電機匹配??

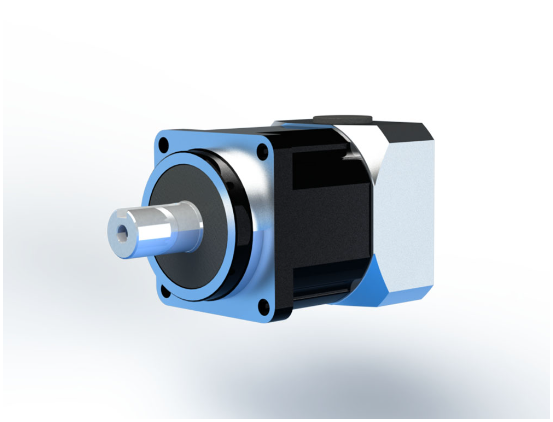

※產品圖片僅供參考
型式
1.機型名 : HPN系列
2.型號 : 11, 14, 20, 32, 40
3.版本符號:A
4.減速比 :
●型號11 = 4, 5, 7, 10, 15, 20, 25, 30, 35, 40, 45, 50
●型號14 = 3, 4, 5, 7, 10, 15, 20, 25, 30, 35, 40, 45, 50
●型號20 = 3, 4, 5, 7, 10, 15, 20, 25, 30, 35, 40, 45, 50
●型號32 = 3, 4, 5, 7, 10, 15, 20, 25, 30, 35, 40, 45, 50
●型號40 = 3, 4, 5, 7, 10, 15, 20, 25, 30, 35, 40, 45, 50
5.輸出軸形狀:
●J6 = 直軸（帶鍵?中心螺孔）
●J8 = 直軸（不帶鍵?帶中心螺孔）
6.輸入側的形狀符號 :
●5至6位字母電機法蘭及輸入軸聯軸器形狀符號（因安裝電機而異）
●請通過選型工具確認
7.規格 :
●背隙符號
●請參考產品目錄的電機匹配表
8.特殊規格 :
●無符號 = 標準品
●SP = 非標品
