HPG系列 齒輪箱 行星減速機 / 標準型
特長
![]()
采用以高精度?高剛性為特點的行星減速機HarmonicPlanetary?的伺服電機用齒輪箱型
?短交期對應（1周～）
?背隙3分以下（特殊品1分以下：HPG-14A以上的型號）
?高效率:90%以上（型號11,14為85%以上）
※ 可通過齒輪箱選型工具確認電機匹配

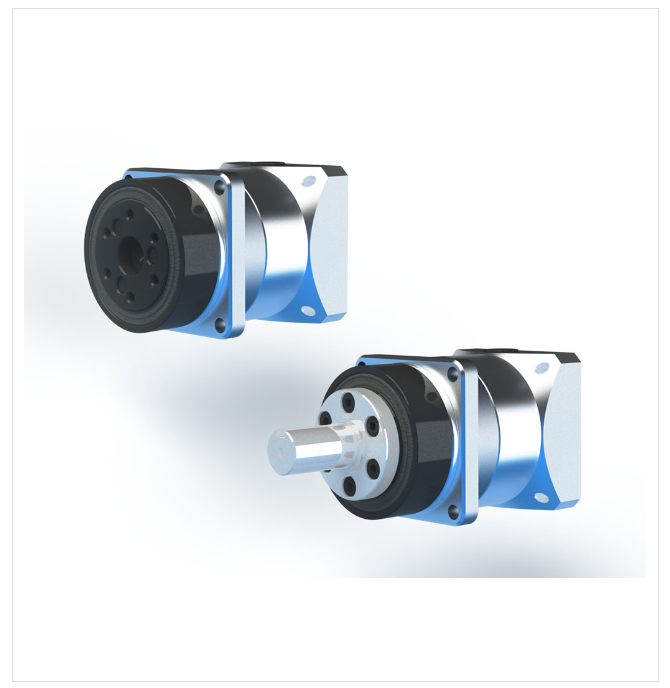

※產品圖片僅供參考

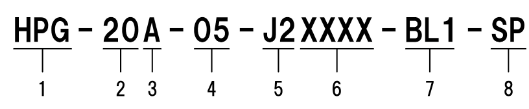

型式
1.機型名：HPG系列
2.型號：11, 14, 20, 32, 50, 65
3.版本符號
4.減速比：
●型號11=5, 9, 21, 37, 45
●型號14=3, 5, 11, 15, 21, 33, 45
●型號20=3, 5, 11, 15, 21, 33, 45
●型號32=3, 5, 11, 15, 21, 33, 45
●型號50=3, 5, 11, 15, 21, 33, 45
●型號65=4, 5, 12, 15, 20, 25, 40, 50
5.輸出軸形狀：
●F0=法蘭輸出
●J2=直軸（無鍵）（11號為J20）
●J6=直軸（帶鍵?中心螺孔）（11號為J60）
●（型號65的軸輸出為特殊對應）
6.輸入側形狀符號：
●3至4位字母電機法蘭及輸入軸聯軸器形狀符號（因安裝電機而異）
●可通過匹配工具確認
7.附加代碼：
●BL1=背隙1分以下，特殊規格（型號14～65）
●D=輸入側密封軸承為接觸密封型（DDU）
●NR6=靜音規格、背隙6分以下（型號14～50）
8.特殊規格：
●無填寫=標準品
●SP=非標品
