HPG-R系列 齒輪箱 行星減速機 / 螺旋齒輪型
特長
![]()
采用以高精度?高剛性為特點的行星減速機HarmonicPlanetary?的伺服電機用齒輪箱型與以往的行星齒輪減速機HPG系列相比，實現了約30%的轉矩提高。
?背隙標準3分以下（特殊品1分以下：HPGP-14A以上的型號）
?采用螺旋齒輪實現靜音
※ 可通過齒輪箱選型工具確認電機匹配

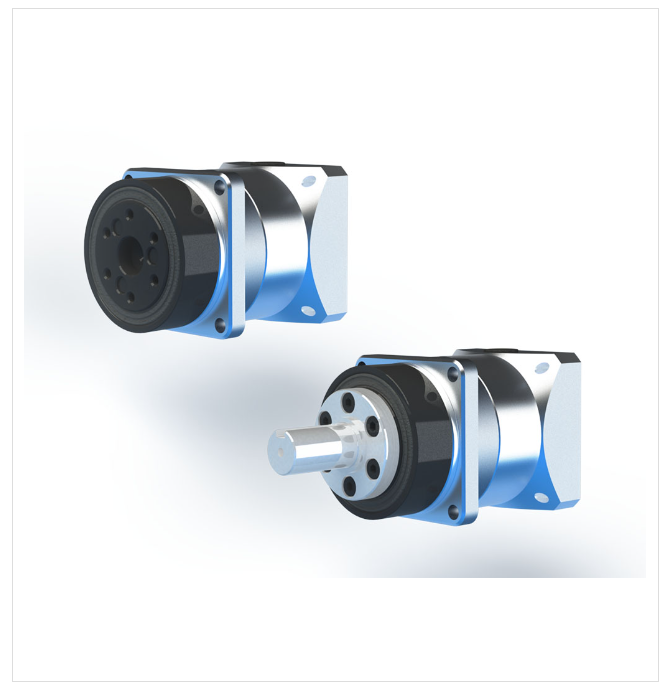

※ 產品圖片僅供參考

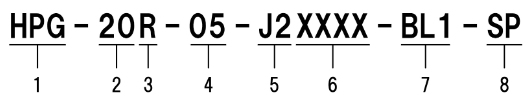

型式
1.機型名：HPG系列
2.型號：11,14,20,32
3.版本符號: R
4.減速比：
●型號11=4, 5, 6, 7, 8, 9, 10, 20, 25, 30, 35, 40, 45, 50
●型號14=3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 30, 35, 40, 45, 50
●型號20=3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 30, 35, 40, 45, 50
●型號32=3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 30, 35, 40, 45, 50
5.輸出軸形狀：
●F0=法蘭輸出
●J2=直軸（無鍵）（11號為J20）
●J6=直軸（帶鍵?中心螺孔）（11號為J60）
●（型號65的軸輸出為特殊對應）
6.輸入側形狀符號：
●4至6位字母電機法蘭及輸入軸聯軸器形狀符號（因安裝電機而異）
●可通過匹配工具確認
7.附加代碼：
●BL1=背隙1分以下，特殊規格（型號14～32）
●D=輸入側密封軸承為接觸密封型（DDU）
8.特殊規格：
●無填寫=標準品
●SP=非標品
