HPG-U1系列 齒輪箱 行星減速機 / 輸入軸組合型
特長
![]()
采用以高精度?高剛性為特點的行星減速機HarmonicPlanetary?的帶輸入軸組合型
※ 可通過齒輪箱選型工具確認電機匹配

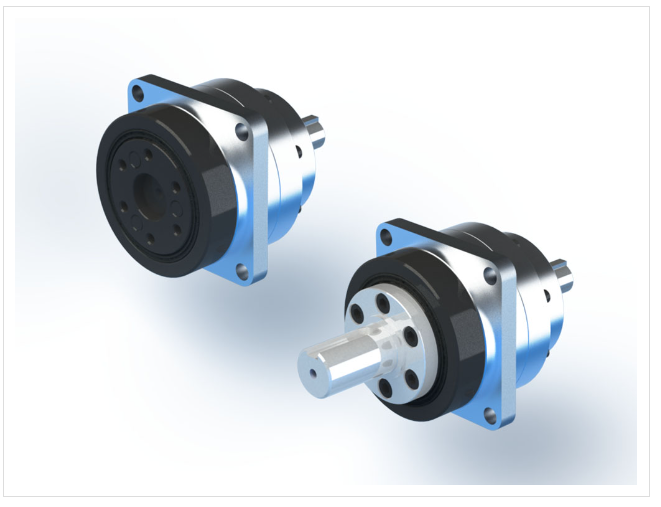

※ 產品圖片僅供參考

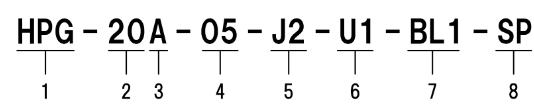

型式
1.機型名：HPG系列
2.型號：11, 14, 20, 32, 50, 65
3.版本符號
4.減速比：
●型號11 = 5, 9, 21, 37, 45
●型號14 = 3, 5, 11, 15, 21, 33, 45
●型號20 = 3, 5, 11, 15, 21, 33, 45
●型號32 = 3, 5, 11, 15, 21, 33, 45
●型號50 = 3, 5, 11, 15, 21, 33, 45
●型號65 = 4, 5, 12, 15, 20, 25, 40, 50
5.輸出軸形狀：
●F0=法蘭輸出
●J2=直軸（無鍵） （11號為J20） （型號65的軸輸出為特殊對應）
●J6=直軸（帶鍵?中心螺孔） （11號為J60)（型號65的軸輸出為特殊對應）
6.輸入側形狀符號：
●U1 = 輸入側軸型（帶鍵）
7.附加代碼 :
●BL1 = 背隙1分以下,特殊規格（型號14～65）
●NR6 = 靜音規格，背隙6分以下（型號14～50）
8.特殊規格：
●無填寫=標準品
●SP=非標品
