FHA-C mini系列 AC伺服執行元件 / 小型?中空軸?扁平型 合作 三菱電機株式會社
FHA-C mini系列
SHA-M系列 AC伺服執行元件 / 中空軸?扁平型 合作 三菱電機株式會社
特長
![]()
HarmonicDrive?和專用設計的扁平AC伺服電機一體化的AC伺服執行元件
?支持三菱電機株式會社「MELSERVO-J4」 SSCNETⅢ/H通信
?中空?扁平構造
?絕對值編碼器

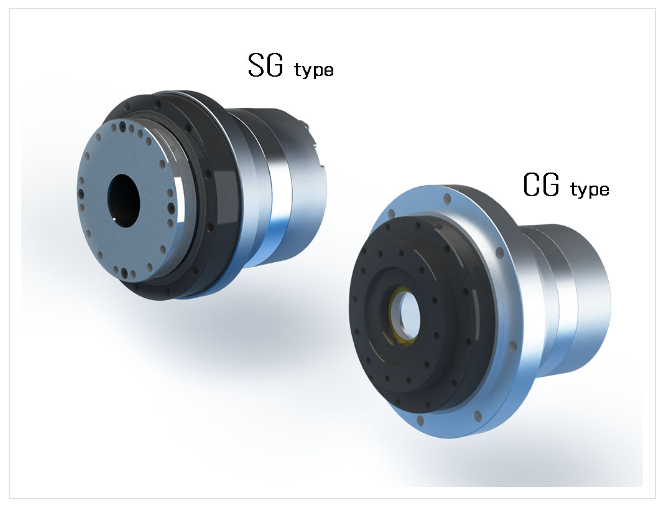

※產品圖片僅供參考
型式
1.機型名：AC伺服執行元件SHA-M系列
2.型號：
●SG型=25, 32, 40, 58, 65
●HP型=25, 32
●CG型=25, 32, 40
3.版本符號 : M = 支持三菱格式
4.HarmonicDrive?減速比：
●SG型=51, 81, 101, 121, 161
●HP型=11
●CG型=50, 80, 100, 120, 160
5.減速機種類：
●SG型=SHG系列
●HP型=HPF系列
●CG型=CSG系列
6.電機版本符號：
●A=型號58、65
●B=型號25、32、40
7.電機尺寸：
●08=型號20
●09=型號25
●12=型號32
●15=型號40
●21=型號58、65
8.制動器：
●A=無制動器
●B=帶制動器
9.電機電源電壓：200 = AC200V
10.編碼器格式： 16 = 三菱格式
11.編碼器種類、分辨率：
●S17b=17bit絕對值編碼器131072脈沖/旋轉
12.編碼器相位角：
●電機U相感應電壓與絕對原點的相位差A(yù)=0度
13.連接器規格：
●C=帶標準連接器
●N=無連接器
●D=帶特殊連接器
14.可選符號：
●L=近原點&末端限位傳感器
●Y=電纜側出
●V=帶支架（僅限CG型）
15.特殊規格：
●無填寫=標準品
●SP=非標品
